Головка рукавная ГР-70

Головка рукавная ГР-70 служит для быстрого и герметичного соединения между собой пожарных рукавов, а так же для присоединения рукавов к пожарному оборудованию.

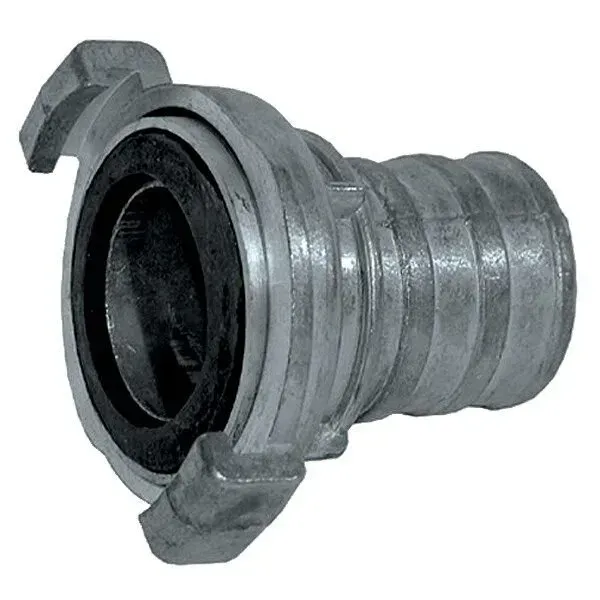

Состоит головка из втулки и свободно посаженной на нее обоймы. Вдоль втулки расположены отливы для более плотной навязки чехла пожарного рукава. На торце втулки имеется кольцевая проточка, в нее вставлено уплотнительное резиновое кольцо. На обойме находятся два клычковых зажима, два спиральных выступа, четыре равномерно расположенных по кругу выступа, которые должны обеспечивать надежный захват за них ключами.
При соединении двух головок Богданова клычковые зажимы одной головки входят в зазоры спиральных выступов другой головки. При повороте обойм в противоположные стороны одна относительно другой, зубчатые зажимы заходят на спиральные выступы и продолжают двигаться по ним.
За счет того, что спиральные выступы увеличиваются по толщине, соединительные головки прижимаются одна к другой. При этом резиновые уплотнительные кольца притираются, благодаря чему достигается герметизация соединения.
Головки обеспечивает смыкаемость между собой и с головками других типов, имеющими одинаковые условные проходы, вручную, без применения приспособлений на величину захода клыка по спиральному выступу, равную 1,0-1,5 ширины клыка.
На головке должны отсутствовать трещины, посторонние включения и прочие дефекты, снижающие прочность и ухудшающие внешний вид. Острые кромки наружных поверхностей должны быть притуплены. На поверхности литых деталей головок допускается наличие раковин, наибольший размер которых не превышает 2 мм, а глубина – не более 10% толщины стенки детали. На поверхностях спиральных выступов  и клыков головок наличие дефектов не допускается.
Навязка рукавов на головки производиться на специальном оборудовании, которое позволяет регулировать усилие натяжения проволоки. Наносить клей или краску на штуцер рукавной головки или на внутреннюю поверхность рукава в месте навязки запрещается, так как они оказывают разрушающее действие на материал гидроизоляционного покрытия рукава.
Места изгиба у сочленения рукава и соединительной головки наиболее повреждаемые, поэтому допускается при навязке головок на концы рукава под проволоку надевать дополнительные отрезки рукава того же диаметра длинной 10-15 см, что позволяет увеличить срок службы рукава до ремонта.
